Message par MAD ZUK le Dim 18 Fév 2018 - 0:17

Salut les zukistes! Me voila encore avec un démontage de tableau de bord, je sais c'est du déjà posté, mais cette fois je vous fournis chaque visses, chaque manipulations enfin tout quoi, le but est de vous aider mais aussi d'aider Steph de chez Euro4x4parts qui recherche un max d’infos zuk et de tuto ! Allez voir ici [Vous devez être inscrit et connecté pour voir ce lien] Wink

Bref c'est parti !

Outils: Cliquet douille de 17 ou 19 j'ai un doute maintenant que je suis sur l'ordi, tournevis plat et cruciforme et c'est tout  Twisted Evil

ETAPE 1 démontage volant :
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 110

On retire la protection du milieu en commençant par le bas.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 210
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 410
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 510

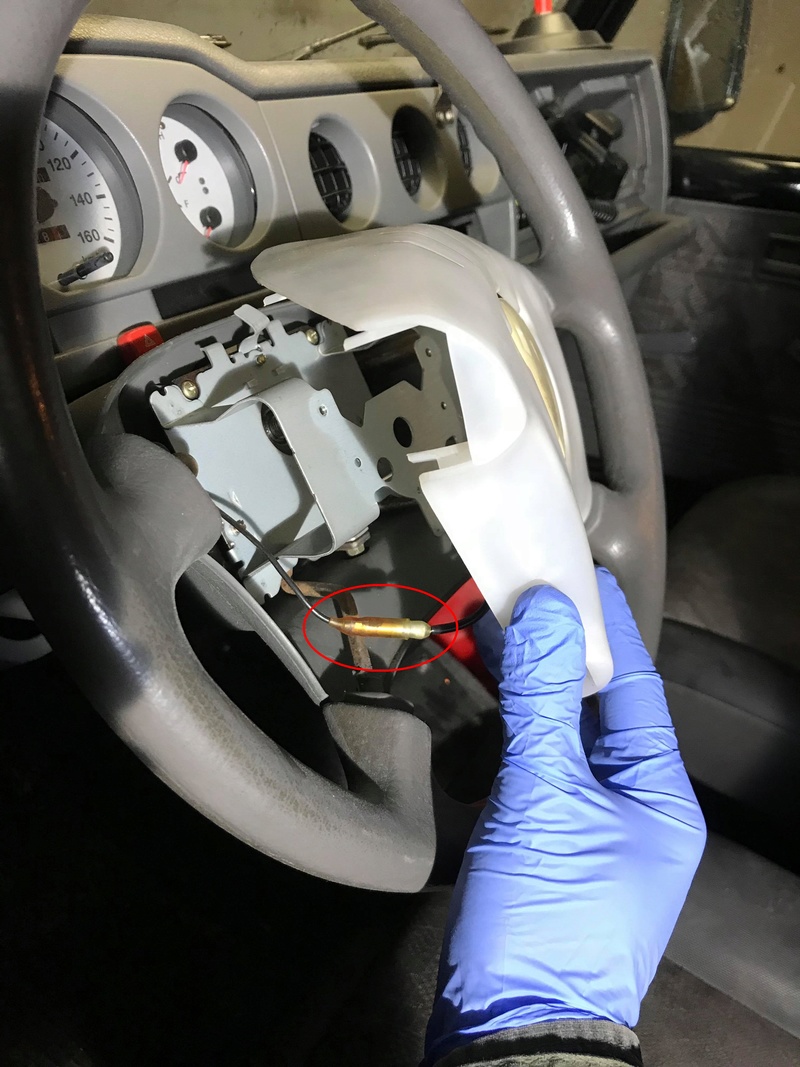

Démontage des 3 visses au niveau du klaxon.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 610

Démontage prise klaxon.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 710
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 810

Démontage écrou volant.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 910
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 1110

ETAPE 2 démontage commodo :

Démontage des deux visses du plastique inférieure.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 1211

Tirez vers le bas.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 1310

Puis vers le haut.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 1410

Démontage des 5 visses plastique sous commodo.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 1510
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 1610
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 1711

Démontage des 3 visses du support des commodos.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 1810

Attention aux 3 rondelles placées entre le support plastique et l'armature alu.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 1910

Retirer les plastiques.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 2010
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 2110
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 2310
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 2410
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 2510
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 2610
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 2710
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 2910

ETAPE 3 démontage tableau de bord :

Dépose horloge.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 3010
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 3110
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 3210
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 3310

Dépose tableau de chauffage.
Retrait des 4 bouton de commande en tirant dessus.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 3410
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 3610
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 3710
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 3810
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 3910

Dépose des 4 visses support tableau de bord.
2 ici derrière le tableau de chauffage.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 4011

Une au dessus de la grille de ventilation coté gauche.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 4110

Une au dessus de la grille de ventilation coté droit.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 4211

Retrait du tableau de bord.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 4310
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 4410
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 4510
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 4610
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 4710
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 4810
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 4910
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 5010

Retirez les connections électriques.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 5110

Démontage des 4 visses du tableau compteur.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 5210

Retrait du câble compteur ainsi que les 2 connections électriques.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 5310

FIN DE LA MANIP  TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 510489  TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 510489

Quelques infos:

Pour un essence de 2002 avec antivol voici les voyant:
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 1712

Pour un essence de 2003 le voyant antivol est remplacé par celui d'abs voici les voyant:
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 1811

Pour les ampoules:
En vert les modèles T10 au nombre de 3 sur la totalité des compteurs en bleu le modèle T5 au nombre de 12 pour les voyants mais aussi 1 pour l'horloge et 1 pour l'éclairage chauffage. Le compteur comporte 14 emplacements pour ampoules T5, les deux emplacements du centre ne servent pas sur les modèles que je vous présentes.
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 5410
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 5510

Pour ceux qui se demande si il est possible de changer en led, je vous dis oui car elles se démontent  TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 510489
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 5610
TUTO en mieux... du démontage tableau de bord sur suzuki samurai 1.3i de 2002 5710

Voilà tout maintenant au boulot Twisted Evil Twisted Evil
