refection de pivots

Page 1 sur 3 1, 2, 3  Suivant

Aller en bas

refection de pivots Empty refection de pivots

Message par 'Mister B' le Dim 31 Juil 2011 - 21:30

au menu du jour du corsica garage en cette belle journee seigneuriale, la refection des joints de pivots, au passage merci a euro4x4 qui m'a fourni le kit complet pour -- euros TTC hors remises dans les meilleurs délais.
voici donc l'antre de mes peripeties mecaniques que certains connaissent deja .....je parle de l'antre pour ceux qui ne suivent pas

refection de pivots 911827DSC00002
refection de pivots 232266DSC00015

apres ces presentations rentrons dans le vif du sujet. donc apres avoir pose le joujou sur les chandelles, par precaution j'ai préféré vidanger le pont mais il est possible de le faire sans vidange en levant le sam d'un cote seulement. j'utilise volontier le carre de la clef a cliquet l'autre n'etant pas tres pratique a mon gout une operation deux en un est a l'etude

refection de pivots 704879DSC00012

afin de pouvoir par la suite deposer le bloc complet, il est imperatif de deposer l'etrier et de desacoupler la barre de direction. Pour cette derniere, une goupille a oter un petit coup de marteau sur l'ecrou prealablement devissé est c'est terminé
refection de pivots 131824DSC00011
refection de pivots 339940DSC00016
refection de pivots 147148DSC00018
refection de pivots 495456DSC00019

Ensuite il s'agit d'attaquet les joints de pivots pour cela depose des 2 demies plaques metaliques retenant la feutrine, on tire la feutrine le joint caoutchouc ou ce qu'il en reste et enfin les deux autre demies plaques metalliques permettant d'enfermer le joint et la feutrine (si je ne suis pas clair dites le moi Wink )
puis les axes de pivots

refection de pivots 887140DSC00020
refection de pivots 205210DSC00021
refection de pivots 473825DSC00022

il ne reste plus qu'a tirer delicatement le bloc complet avec son arbre, attention au roulement de pivot inferieur qui risque de tomber a ce moment là

refection de pivots 889913DSC00025
refection de pivots 623344DSC00024

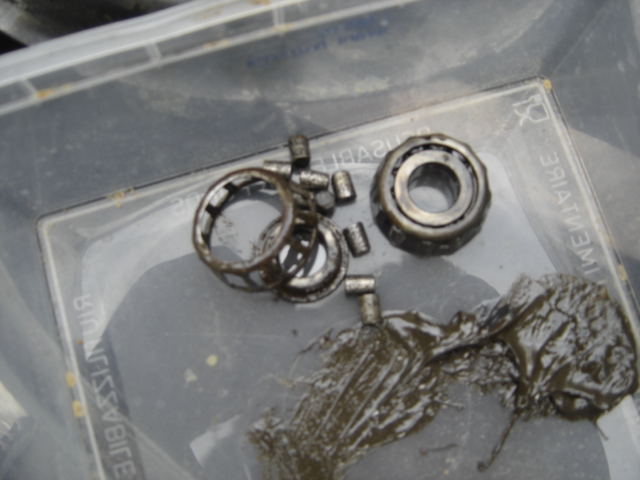

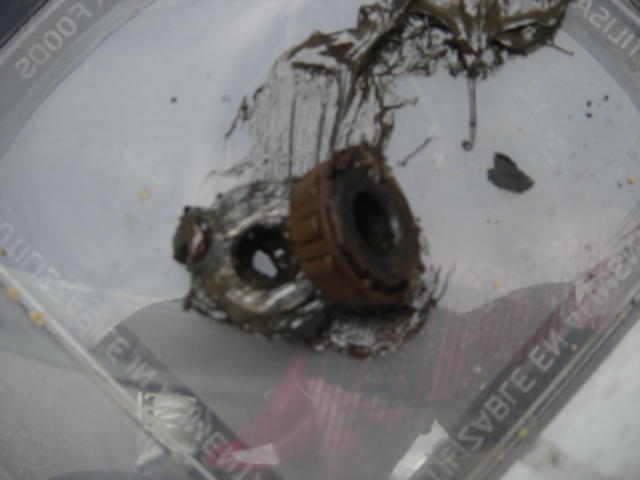

en retire les vestiges de la feutrine et du joint caourtchouc

refection de pivots 657186DSC00027
refection de pivots 791704DSC00028


poses des roulements et des cages pour les cages apres avoir nettoyer l'ensemble, il est necessaire de prendre le marteau et un tournevis ou autre pour les sortir, je conseil meme de chauffer le metal pour le dilater un peu
refection de pivots 237568DSC00026
refection de pivots 651540DSC00030

avant de remettre les roulements neufs bien graissés ainsi que les cages,un bon passage des bol au papier de verre question de leurs redonner un nouvelle jeunesse et je chauffe une nouvelle fois le metal pour rentrer les cages neuves avec une cale de bois et un marteau pour ne pas les marquer pas de difficulté particuliere sauf qu'il faut prendre soin de les rentrer bien droites

refection de pivots 870921DSC00031
refection de pivots 791834DSC00034

roulements mis en place un bon nettoyage des axes de pivots qu'on remettra de preference avec un joint silicone bleu
refection de pivots 880977DSC00032
refection de pivots 846856DSC00036

il ne reste plus qu'a passer le joint racleur en caoutchouc , la feutrine, le tout delicatement, rentrer l'arbre, un peu moins simple parce que ça pese un ane mort remettre les 4 plaques metal l'etrier, la barre de direction pre&lablement passer au papier de verre et graisser et recommencer de l'autre cote refection de pivots 440721

refection de pivots 288005DSC00037

au passage vous noterez que j'ai rajouter une tite lames du paquet arriere pour compenser le mauvais traitement du au jumelles rallongées je vous dira ce que ça donne a l'usage Wink
refection de pivots 673150DSC00038

a vous de jouer !!!!





Dernière édition par BONELLO58 le Lun 1 Aoû 2011 - 11:59, édité 1 fois
'Mister B'
'Mister B'
Membre du forum

Messages : 7659
Date d'inscription : 05/09/2010
Age : 63
Localisation : DORNES 58

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par Laminak le Dim 31 Juil 2011 - 23:55

Bien sympa et bien crad comme opération lol! ...



Petite question sur les chandelles... Quelle hauteur et tonnage Question ...



C'est pour l'investiment de mon Euskal Garage cheers
Laminak
Laminak
Membre du forum

Messages : 3294
Date d'inscription : 07/09/2010
Age : 46
Localisation : Seine & Marne

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par joy015 le Lun 1 Aoû 2011 - 7:31

Quel chantier lol!
Mais il me semble que l'etrier qui pend au bout de sa dureté , c pas top refection de pivots 707276
joy015
joy015
Membre du forum

Messages : 5404
Date d'inscription : 06/09/2010
Age : 35
Localisation : st sulpice les bois

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par tristanlcf le Lun 1 Aoû 2011 - 8:36

ton zuk il va etre tout neuf a force affraid
tristanlcf
tristanlcf
Membre du forum

Messages : 2439
Date d'inscription : 05/09/2010
Age : 46
Localisation : hautes alpes (gap)

http://www.jeepsuperforum.com

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par samu03 le Lun 1 Aoû 2011 - 9:09

perd pas la main mon papy Wink
j'arrive avec mon Sam refection de pivots 707276
"mister bi" = (bi) = 2 fois le méme travail refection de pivots 440721
tkt j'emméne les biéres :gjjjjjkj:
samu03
samu03
Membre du forum

Messages : 4643
Date d'inscription : 24/12/2010
Age : 57
Localisation : varennes sur allier

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par tristanlcf le Lun 1 Aoû 2011 - 9:19

hey les papy il faut pas trop picolé mais travailler lol!
tristanlcf
tristanlcf
Membre du forum

Messages : 2439
Date d'inscription : 05/09/2010
Age : 46
Localisation : hautes alpes (gap)

http://www.jeepsuperforum.com

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par 'Mister B' le Lun 1 Aoû 2011 - 11:29

samu03 a écrit:perd pas la main mon papy Wink
j'arrive avec mon Sam refection de pivots 707276
"mister bi" = (bi) = 2 fois le méme travail refection de pivots 440721
tkt j'emméne les biéres :gjjjjjkj:

bi +bi2=bi au carré
'Mister B'
'Mister B'
Membre du forum

Messages : 7659
Date d'inscription : 05/09/2010
Age : 63
Localisation : DORNES 58

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par 'Mister B' le Lun 1 Aoû 2011 - 12:07

Laminak a écrit:Bien sympa et bien crad comme opération lol! ...



Petite question sur les chandelles... Quelle hauteur et tonnage Question ...



C'est pour l'investiment de mon Euskal Garage cheers

poids 2T et 43 cm de hauteur Wink
'Mister B'
'Mister B'
Membre du forum

Messages : 7659
Date d'inscription : 05/09/2010
Age : 63
Localisation : DORNES 58

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par Laminak le Lun 1 Aoû 2011 - 12:08

Super Merci mister BI cheers
Laminak
Laminak
Membre du forum

Messages : 3294
Date d'inscription : 07/09/2010
Age : 46
Localisation : Seine & Marne

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par 'Mister B' le Lun 1 Aoû 2011 - 12:11

joy015 a écrit:Quel chantier lol!
Mais il me semble que l'etrier qui pend au bout de sa dureté , c pas top refection de pivots 707276

regrdes les autres photos pinailleur !!!! lol!
'Mister B'
'Mister B'
Membre du forum

Messages : 7659
Date d'inscription : 05/09/2010
Age : 63
Localisation : DORNES 58

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par 'Mister B' le Lun 1 Aoû 2011 - 12:12

tristanlcf a écrit:hey les papy il faut pas trop picolé mais travailler lol!

les 7 nains chantaient, " nous on sifflent en travaillant........" et bien nous aussi mais des chopines lol! lol!
'Mister B'
'Mister B'
Membre du forum

Messages : 7659
Date d'inscription : 05/09/2010
Age : 63
Localisation : DORNES 58

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par Laminak le Lun 1 Aoû 2011 - 12:13

Ca va être du beau boulot ça lol!
Laminak
Laminak
Membre du forum

Messages : 3294
Date d'inscription : 07/09/2010
Age : 46
Localisation : Seine & Marne

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par samu03 le Lun 1 Aoû 2011 - 12:13

BONELLO58 a écrit:
samu03 a écrit:perd pas la main mon papy Wink
j'arrive avec mon Sam refection de pivots 707276
"mister bi" = (bi) = 2 fois le méme travail refection de pivots 440721
tkt j'emméne les biéres :gjjjjjkj:

bi +bi2=bi au carré

ah oui ! comme cela on sera pas rond (comme des queues de pelles) lol! lol! lol!
samu03
samu03
Membre du forum

Messages : 4643
Date d'inscription : 24/12/2010
Age : 57
Localisation : varennes sur allier

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par 'Mister B' le Lun 1 Aoû 2011 - 12:19

tu viens quand alors ??
'Mister B'
'Mister B'
Membre du forum

Messages : 7659
Date d'inscription : 05/09/2010
Age : 63
Localisation : DORNES 58

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par 'Mister B' le Lun 1 Aoû 2011 - 21:36

ça y est boulot termine demain matin on attaque le p'tit blanc....... mais non pas le muscadet bande de dépravés, le p'tit sam blanc de samu03 pour le meme motif allez hop a qui le tour ??
'Mister B'
'Mister B'
Membre du forum

Messages : 7659
Date d'inscription : 05/09/2010
Age : 63
Localisation : DORNES 58

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par joy015 le Lun 1 Aoû 2011 - 21:59

Ai un 413 à remonter si vous vous emmerdez lol!
joy015
joy015
Membre du forum

Messages : 5404
Date d'inscription : 06/09/2010
Age : 35
Localisation : st sulpice les bois

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par samu03 le Lun 1 Aoû 2011 - 22:47

BONELLO58 a écrit:ça y est boulot termine demain matin on attaque le p'tit blanc....... mais non pas le muscadet bande de dépravés, le p'tit sam blanc de samu03 pour le meme motif allez hop a qui le tour ??

"le petit blanc" mais trés bonne idée Idea
j'améne 1 litre demain tongue

Did, si tu nous écoute :
regarde tes pivots si ils sont bons, on est devenus des pros cheers
de toute façon tes barres latérales t'attendent Laughing
(je t'ai méme trouvé les équerres)
et il n'y a pas que les barres qui t'attend, Evil or Very Mad si tu vois ce que l'on veut dire Twisted Evil refection de pivots 707276 lol!
samu03
samu03
Membre du forum

Messages : 4643
Date d'inscription : 24/12/2010
Age : 57
Localisation : varennes sur allier

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par samu03 le Lun 1 Aoû 2011 - 23:02

joy015 a écrit:Ai un 413 à remonter si vous vous emmerdez lol!


mon pauvre Joy,
on a pas le temps de s'emmerder Rolling Eyes
on arréte pas,
Eric a prévu le coup, Twisted Evil il a mis un cadenas sur le frigo Twisted Evil lol!
non, je déconne Laughing
on a bien bossé, et méme par cette chaleur on a bu que 2 biéres refection de pivots 440721
et on a pas fini, je suis rentré avec le "C 15 brocante Bonello" la classe Laughing

bon, dés que l'on a fini on récupére ton 413, Twisted Evil mais je suis pas sur que tu vas le revoir Rolling Eyes lol! lol! lol!
samu03
samu03
Membre du forum

Messages : 4643
Date d'inscription : 24/12/2010
Age : 57
Localisation : varennes sur allier

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par 'Mister B' le Lun 1 Aoû 2011 - 23:05

moi je suis sur qu'il ne le reverra pas Twisted Evil et en plus celui là il sera certain de pas etre peint au pinceau lol!
'Mister B'
'Mister B'
Membre du forum

Messages : 7659
Date d'inscription : 05/09/2010
Age : 63
Localisation : DORNES 58

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par Righx le Mar 2 Aoû 2011 - 18:03

Chouette petit reportage :)
Righx
Righx
Membre du forum

Messages : 255
Date d'inscription : 30/07/2011
Localisation : 34 Béziers (Hérault)

http://www.forumnavara.fr

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par joy015 le Mar 2 Aoû 2011 - 18:11

qu'est ce que tu as contre mon pinceau au moins ça craint pas les branches lol!

les retouches sont faciles a faire refection de pivots 133751

et non plus d'outillage bien spécifique refection de pivots 440721
joy015
joy015
Membre du forum

Messages : 5404
Date d'inscription : 06/09/2010
Age : 35
Localisation : st sulpice les bois

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par samu03 le Mer 3 Aoû 2011 - 13:41

ça y est, hier, on a attaqué le p'tit blanc ( mon sam, pas la bouteille Twisted Evil )
au "CORSICA-GARAGE"

dès 8h,
après petit déjeuner, ( café+pain au chocolat,etc...)
essai du sam à Eric
vu qu'il avait fini la veille
( pivots, rajout de lame a l' AV )

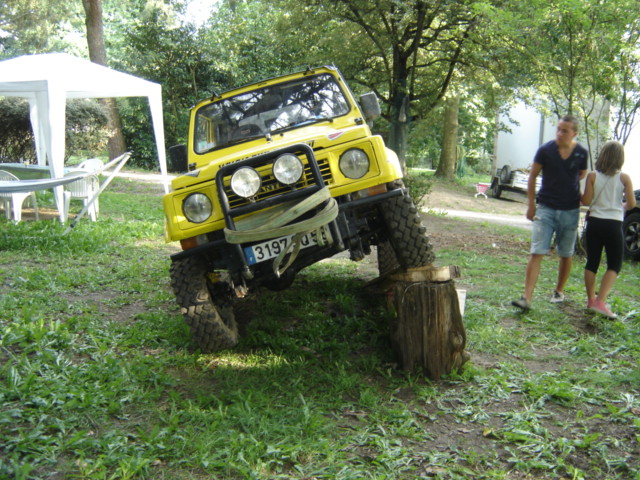

essai concluant, la preuve:

refection de pivots Dsc00053-2b70e7f

passons au tour de mon sam
au démontage, on s'est bien rendu compte que se n'etait pas du luxe affraid
vu l'état des roulements :

refection de pivots Dsc00039-2b70f28

refection de pivots Dsc00040-2b70f4f

13h , déjeuné, préparé avec amour par Marie en présence de Théo et Juju:

refection de pivots Dsc00045-2b73d9d

refection de pivots Dsc00046-2b73dcf

tout cela, avec un excellent vin : tongue

refection de pivots Dsc00048-2b73de9

puis, pour faire un essai, scratch
montage , rajout d'une lame a l'AR

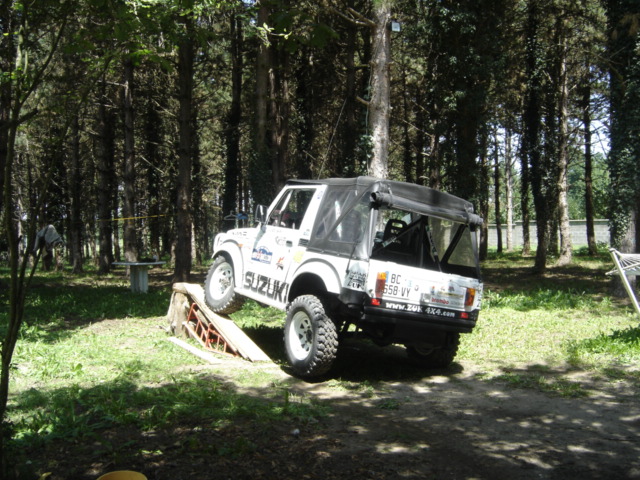

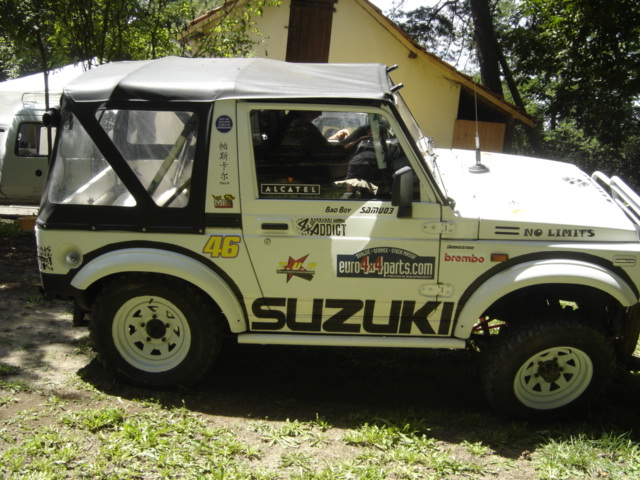

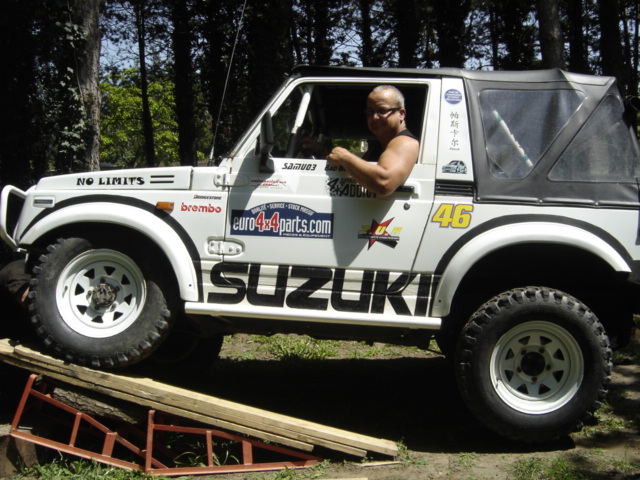

après essai, résultat, non concluant, trop raide et amortos trop court :

refection de pivots Dsc00042-2b73e64

refection de pivots Dsc00043-2b73e89

refection de pivots Dsc00044-2b73e9a


donc, une autre idée est en vu, la semaine prochaine Twisted Evil

tout cela dans la bonne humeur : refection de pivots 510489

refection de pivots Dsc00050-2b73e25

fin de journée 19h30 les vieux on fini sur les genoux
il a fallut une nuit de Sleep pour se remettre en état

prochaine édition, la semaine prochaine cheers refection de pivots 510489
samu03
samu03
Membre du forum

Messages : 4643
Date d'inscription : 24/12/2010
Age : 57
Localisation : varennes sur allier

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par Laminak le Mer 3 Aoû 2011 - 13:53

J'aime bien t'a sortie d'échappeemnt mon pascal sunny
Laminak
Laminak
Membre du forum

Messages : 3294
Date d'inscription : 07/09/2010
Age : 46
Localisation : Seine & Marne

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par samu03 le Mer 3 Aoû 2011 - 14:31

Laminak a écrit:J'aime bien t'a sortie d'échappeemnt mon pascal sunny

dit, Xavier, n'aurais tu pas abusé de sky hier soir scratch
tu as vu comment tu écris "échappement" lol!
non, c'est un silencieux (soit disant Exclamation )
acheté vraiment pas cher, sur leboncoincoin
fabriqué par un artisan chaudronnier
avec trés peu de retenue, affraid
j'ai été obligé de rajouter une chicane de pot de moto,
pour faire moins de bruit refection de pivots 440721
mais c'est vrai, il a un look trés fun (tu as vu le vieux ! il parle le d'jeunes yo Laughing )

A ce propos, je voudrais bien savoir le nom de celui qui m'a mis au ZUK-DAYS des macarons bleus aprés mon pare-brise :
"port de l'équipement anti-bruit obligatoire" et "port de bouchons d'oreille recommandé"
je lui signale à celui-là, que j'ai trouvé cela trés amusant et original, et que je les ai collés sur mon Sam en haut des montants de portes refection de pivots 707276 refection de pivots 707276 refection de pivots 707276
samu03
samu03
Membre du forum

Messages : 4643
Date d'inscription : 24/12/2010
Age : 57
Localisation : varennes sur allier

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par tristanlcf le Mer 3 Aoû 2011 - 17:25

enfin de compte sa fait pas que picole sa taf dur affraid

super taf refection de pivots 510489
tristanlcf
tristanlcf
Membre du forum

Messages : 2439
Date d'inscription : 05/09/2010
Age : 46
Localisation : hautes alpes (gap)

http://www.jeepsuperforum.com

Revenir en haut Aller en bas

refection de pivots Empty Re: refection de pivots

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
